Хендай Солярис 2 установка сигнализации, запуск с ключа
Июль 4, 2017 – 11:45

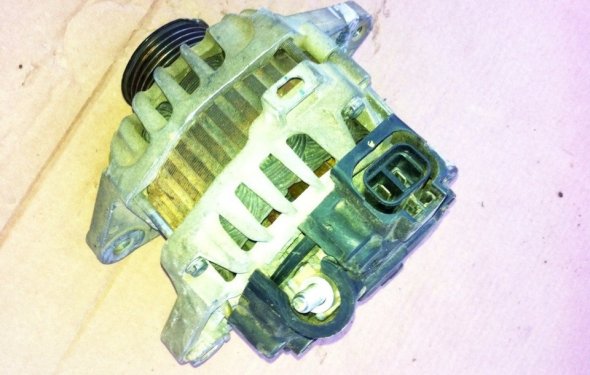

Генератор хендай солярис купить в Краснодарском крае на Avito
Хендай Солярис сигнализация

Подключение автозапуска Солярис 2

Цепи питания для автозапуска возможно также подключить на блоке предохранителей.

Стартер Белый
Зажигание 1 Розовый
Зажигание 2 Синий
АСС Красный
+12 В Зеленый
+12 В Черный

На Солярис 2 с МКПП необходима имитация нажатия педали сцепления. Для этого необходимо на выключателе, расположенном на педали сцепления разорвать провод белого цвета, а на провод розового цвета подать +12 В (подключить канал «стартер»). При таком подключении на замке зажигания или на блоке предохранителей стартер подключать не нужно.

Подключение автозапуска Солярис 2Подключение CAN Солярис 2

CAN 1 (на панели приборов): CAN H- провод желтого цвета; CAN L- провод черного цвета.
CAN 2 (разъём OBD II): CAN H- провод красного цвета; CAN L- провод синего цвета.

+12 В Провод красного цвета на блоке предохранителей Масса на кик-панели.

Статус нейтраль (ручной тормоз)

Провод зеленого цвета (полярность минус), расположен в разъёме на предохранительном блоке.

Статус работы двигателя (генератор)

Для определения работы двигателя необходимо подключить провод «вход» (INP) с отрицательной полярностью от системы Pandora/PanDECT к проводу сине-черного цвета, расположенного на разъёме возле кик-панели или панели приборов, и назначить его как «лампа зарядки».

Подключение автозапуска Солярис 2Управление аварийки Солярис 2

Подключение к кнопке аварийной сигнализации возможно подключить на блоке BCM, расположенным над педалью газа.

На комплектации Solaris 2 с ключом (с кнопками управления Ц.З.) провод расположен на разъёме BCM со стороны моторного отсека. Провод оранжевого цвета, управление кнопкой, импульсное по минусу

На Solaris 2 с ключом в базовой комплектации, провод расположен на разъёме BCM снизу. Провод оранжевого цвета, управление кнопкой импульсное по минусу.

Статус дверей и багажника базовая комплектация Solaris 2

Статус багажника- провод зеленого цвета (минус).
Статус всех дверей- провод розового цвета (минус).
Подключение произвести в жгуте проводов идущего вдоль порога.

Статус педали тормоза Солярис 2017

Статус педали тормоза- провод синего цвета, расположенный на разъёме концевого выключателя педали тормоза (+12 В).

Подключение CAN Солярис 2 Масса солярис 2 генератор солярис 2 Статус дверей и багажника Solaris 2
